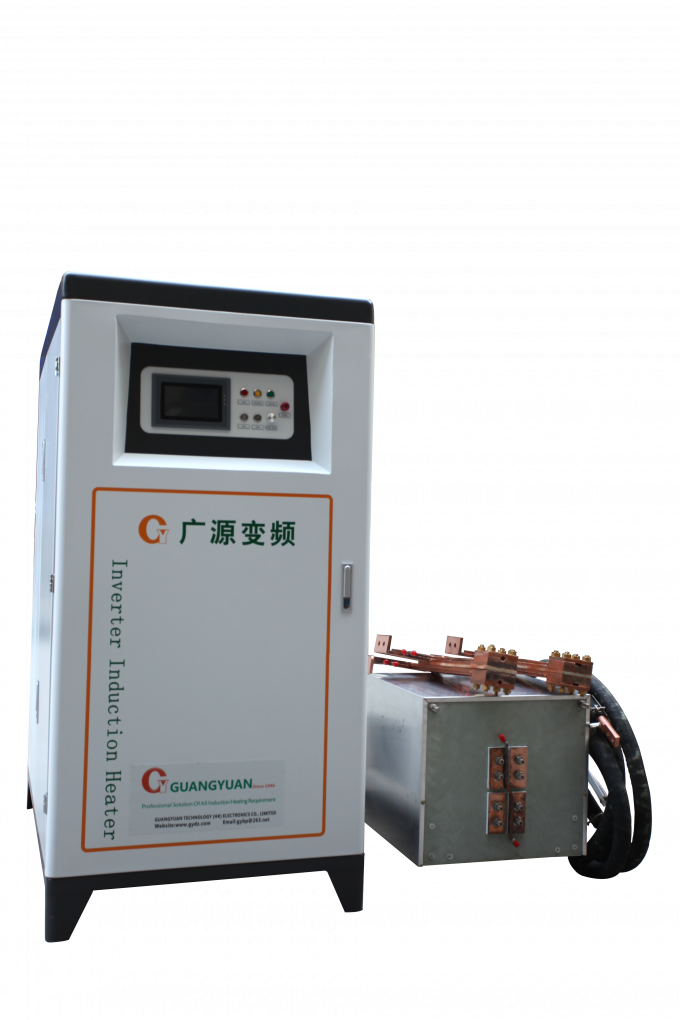

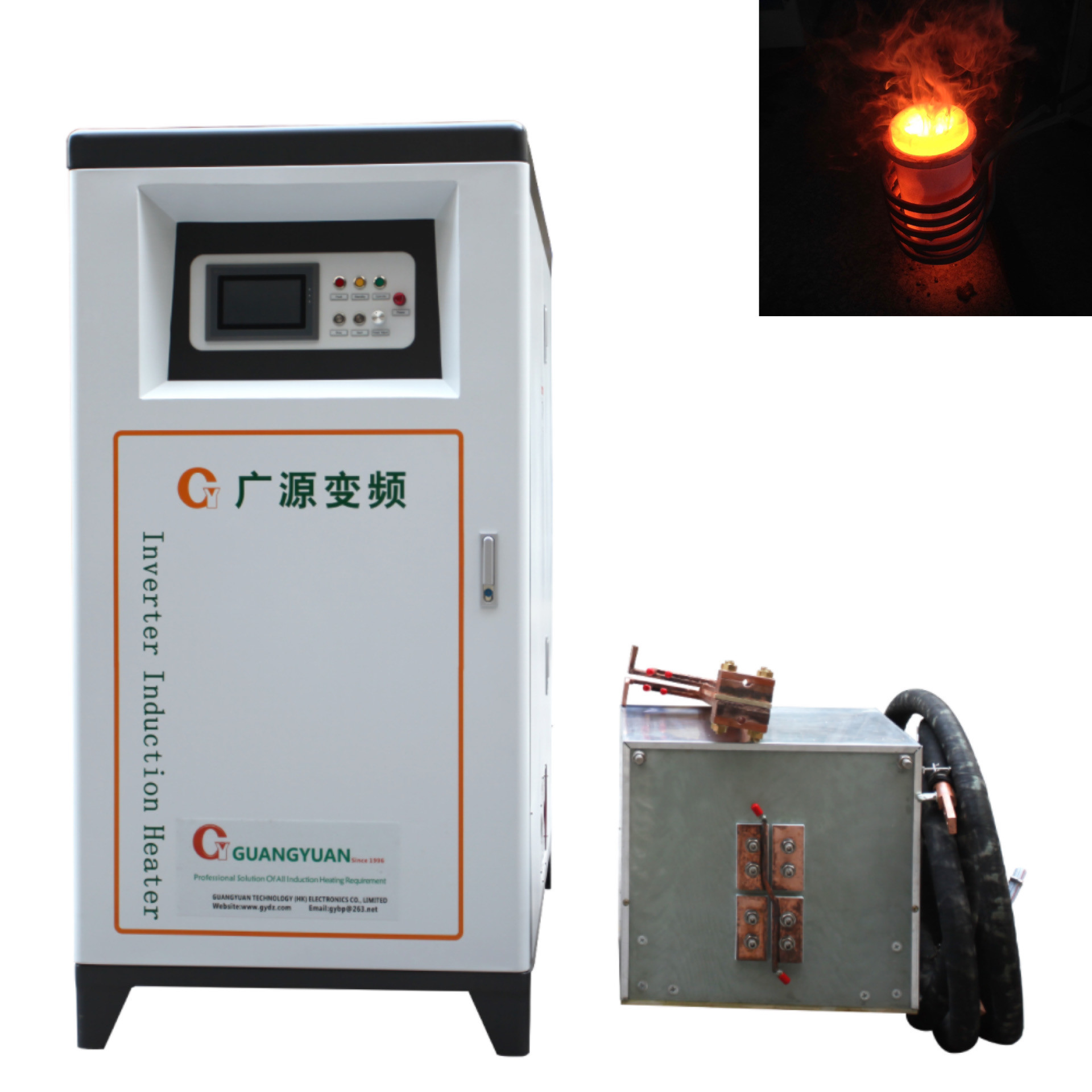

Máquina de aquecimento industrial da indução do sistema de 250KW IGBT com tela táctil de DSP
Máquina de aquecimento da indução:
Uma máquina de aquecimento da indução é um dispositivo que use a indução eletromagnética para aquecer eletricamente materiais condutores tais como metais. Uma máquina de aquecimento da indução consiste em uma bobina de indução, em uma fonte de alimentação, e em um workpiece. A bobina de indução gera um campo magnético alterno que induza correntes parasitas no workpiece. As correntes parasitas causam o aquecimento resistive e levantam a temperatura do workpiece. As máquinas de aquecimento da indução podem ser usadas para várias aplicações tais como o endurecimento, o recozimento, extinguir, o psiquiatra que cabem, soldar, soldar, derreter, forjar, e soldar.
Exigências de poder:
O poder exigiu para aquecer seu workpiece depende sobre:
Depois que nós determinamos o poder necessário aquecer sua parte do trabalho nós podemos selecionar o equipamento de aquecimento correto da indução que toma a eficiência de acoplamento da bobina na consideração.

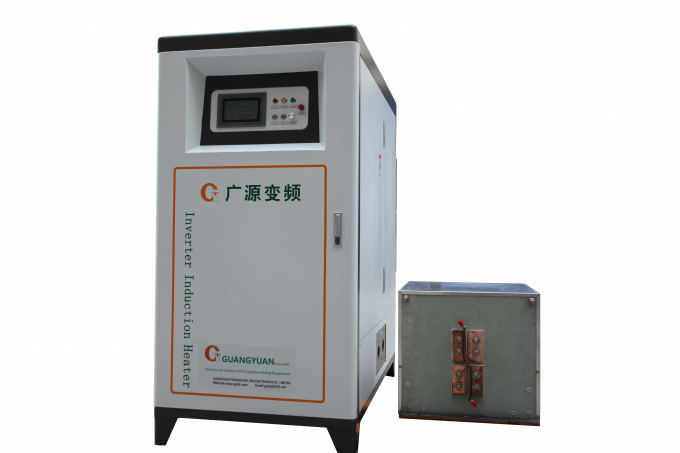

Os parâmetros da máquina de aquecimento industrial da indução do sistema de 250KW IGBT com tela táctil de DSP
| Modelo | GYD-250AB (três fases) |
| Poder do trabalho | 340V-430V |
| Corrente de entrada máxima | 375A |
| Potência de saída | 250KW |
| Frequência de flutuação | 30-80KHZ |
| O caudal da água refrigerando | 0.08-0.16Mpa 12L/Min |
| Ponto da proteção da temperatura da água | 50C |
| Tamanho do produto | principal: 1090*650*1610MM |
| transformador: 1070*480*850MM | |
| Peso líquido | principal: 258kg |
| transformador: 178kg |
As vantagens da máquina de aquecimento da indução de DSP:
1. Tamanho pequeno, peso leve, nenhum equipamento de alta pressão, pegada pequena, e operação móvel;
2. Menos água refrigerando de consumo e de salvamento de potência;
3. Aquecimento rápido e menos camada do óxido;
4. De acordo com o tamanho do poder, a faixa de frequência é dividida em uma variedade de modelos, clientes pode ser selecionada de acordo com as exigências do processo, a fim obter uma relação do preço do desempenho satisfatório;
5. A instalação é simples e fácil de operar, o usuário precisa somente de tomar 10 minutos para aprender o processo inteiro da operação;
6. Critique a detecção e a proteção caracteriza completo:
A detecção de falha e o circuito de proteção perfeitos monitoram as falhas do escassez de água, do superaquecimento, da sobretensão, da sobrecarga e da falta das falhas no tempo real, e respondem rapidamente. A causa da falha é indicada na tela de exposição na hora certa, e a luz indicadora é sincronizada; além, pode igualmente ser saída pelo porto de saída. Sinal do relé para o trabalho da coordenação do sistema externo.
7. Sistema de rastreio automático da frequência ressonante:
Resolve completamente os defeitos da frequência do sistema análogo que segue e assegura a estabilidade do sistema ressonante de IGBT; pode manter a corrente ou o poder de saída inalterada mesmo se a rede elétrica flutua, e assegura-se de que IGBT trabalhe sempre no interruptor atual zero (ZCS) sob toda a condição de trabalho. No estado, o IGBT está no melhor estado de trabalho, o consumo de potência é o menor, e a máquina inteira é a mais eficiente;
8. Relação homem-máquina amigável:
A interação homem-máquina pode ser selecionada em uma variedade de maneiras, indicador do diodo emissor de luz ou a exposição digital do tubo, a visualização ótica de tela táctil e o controle, visualização ótica do texto, clientes podem escolher como necessário; dos ajustes da realização e da operação da função, o painel mecânico tradicional do botão é coberto inteiramente. Faça a operação e manutenção mais fácil, mais intuitiva, e mais conveniente;
9, relação do isolamento do hardware:
É compatível com o PLC existente no mercado, que é benéfico à transformação funcional dos clientes de sistemas existentes do PLC e a uma expansão mais adicional de sistemas da automatização.
10. Relação de comunicação remota:
Com relação de comunicação de RS-23Z/RS-485/CAN, pode realizar a monitoração e o controle da rede da multi-máquina. O defeito RS485 adota o protocolo de comunicação comum de MODBVS; A relação 4-20MA ou 0-10V pode apoiar o controle de circuito fechado com um sistema externo, tal como o sistema de controlo de laço fechado da temperatura.
11, começo do poder zero: saída zero da tensão do começo e do apoio, nenhuma necessidade para o apoio falso da carga.
12, modo de trabalho: você pode escolher atual constante ou poder constante, você pode igualmente fazer a saída constante da fonte da tensão.
13. O dispositivo é equipado com um botão de parada vermelho notável da emergência. Quando uma emergência ocorre, você pode rapidamente pressionar este botão.
Pare o trabalho do equipamento e use-o para conseguir medidas da proteção.
14. Os componentes internos do equipamento são apresentados razoavelmente, e a placa de circuito principal do controle é colocada no lado atual fraco para evitar a interferência da eletricidade forte ao circuito de controle e para melhorar a precisão de controle;
Aplicações da máquina de aquecimento industrial da indução:
As aplicações da máquina de aquecimento da indução são os vários processos que envolvem aquecer eletricamente materiais condutores tais como metais ou semicondutores pela indução eletromagnética. O aquecimento de indução pode ser usado para fins diferentes como:
Endurecimento de superfície: Este é um processo onde uma camada endurecida fina seja formada na superfície de uma peça de metal aquecendo e extinguindo a com uma bobina de indução. Isto melhora a resistência de desgaste e a força de fadiga da peça sem afetar suas propriedades do núcleo.

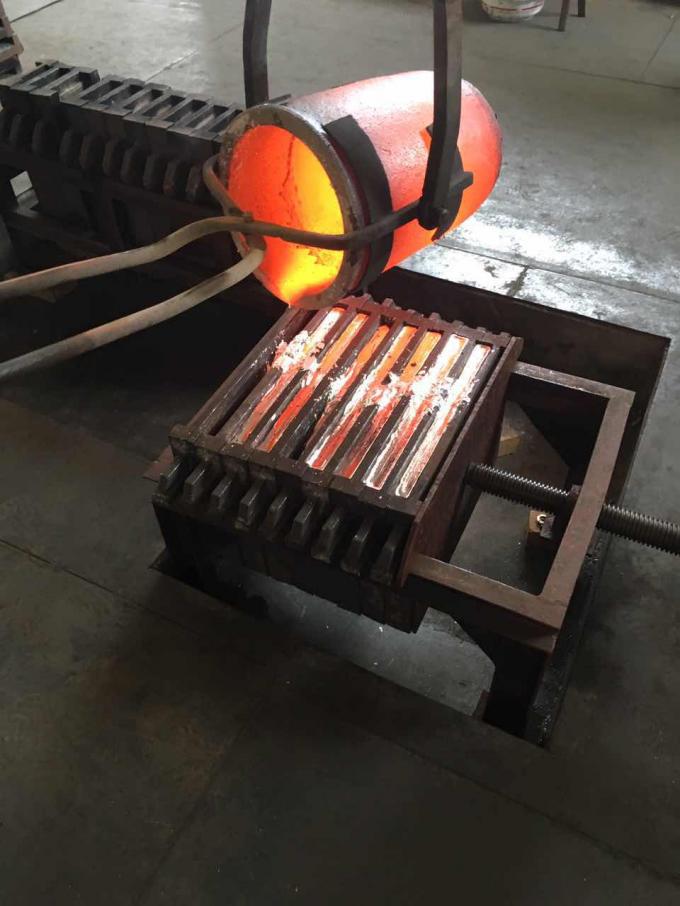

Derretimento: Este é um processo onde um metal ou uma liga sejam aquecidos a seu ponto de derretimento por uma bobina de indução e derramem então em um molde ou em um cadinho. Isto pode ser usado produzindo carcaças, lingotes, boletos, ou barras de vários formas e tamanhos.
Recozimento: Este é um processo onde uma peça de metal seja aquecida a uma temperatura específica e refrigerada então lentamente com uma bobina de indução para reduzir sua dureza e para aumentar sua ductilidade. Isto pode ser usado aliviando esforços internos, melhorando a maquinabilidade, aumentando a condutibilidade elétrica ou alterando propriedades magnéticas da divisória.
Soldadura e solda: Estes são os processos onde dois ou mais peças de metal são juntadas junto por um metal de enchimento que tenha um ponto mais de baixa temperatura de fusão do que os metais baixos aquecendo e derretendo o com uma bobina de indução. Isto pode ser usado para a criação forte e as junções da escape-prova em umas tubulações, em uns tubos, em uns fios, em componentes elétricos e em outros conjuntos.
Forjadura e solda: Estes são os processos onde uma peça de metal é aquecida a um estado plástico por uma bobina de indução e deformada então ou fundida com uma outra parte aplicando a pressão ou martelando. Isto pode ser usado dando forma, dobrando, juntando-se ou reparando às peças de metal de vários tamanhos e geometria.
A GY tinha desenvolvido 27 anos de pesquisa e é cometida a fornecer clientes todos os tipos da frequência média, da alta frequência, da frequência audio super, do equipamento de aquecimento da indução da frequência ultrahigh, e do equipamento da automatização. Nós fornecemos soluções para o planeamento de projeto, o desenvolvimento, o projeto, a fabricação, e o serviço pós-venda detalhado de acordo com suas necessidades. Soluções de uma parada para necessidades do tratamento térmico do cliente. Os produtos de sistema de controlo totalmente digital os mais atrasados de DSP+FPGA fornecem umas soluções mais profissionais, mais exatas e produtos de alta qualidade personalizados para muitos usuários na estrada à inovação, à transformação, e às descobertas da transformação.
Desde 1996, devotado
Por mais de 20 anos, a GY tem aderido sempre à filosofia da empresa da inovação, à aderência à qualidade e à operação excelente. Um único escritório do R&D pesquisa um único produto. Após mais de 20 anos de trabalho duro, tornou-se firmemente. Os usuários atuais do equipamento cobrem muitas indústrias tais como a fabricação, a energia elétrica e a reforma potência nuclear, do governo da ciência, a pesquisa científica da universidade, e a indústria militar especial. Em virtude dos níveis de tensão diferentes em alguns países, a empresa desenvolveu o equipamento de aquecimento especial da indução da tensão de entrada para parâmetros diferentes da frequência. Por exemplo, a tensão de entrada apropriada para o uso eu n o Estados Unidos, Japão e outros países sou 110V monofásico, 110V trifásico, 220V trifásico, e 480V trifásico. O equipamento de aquecimento e o equipamento de aquecimento com uma tensão de entrada de 415V trifásico e de 440V trifásico são apropriados para o uso nos países asiáticos do sudeste tais como a confiança da construção da herança de Malásia, de Austrália e de Tailândia.
Herde e construa a confiança
Feito em China está enfrentando a competição global e os desafios. Para encontrar uma posição apropriada nos mercados internacionais e internos e abrir um mercado maior, nós devemos usar uma tecnologia mais avançada e o bom serviço pós-venda para melhorar-se. Nós seremos cometidos sempre à aplicação e a promoção de produtos da série da GY no mercado com o espírito de levar a cabo o profissionalismo, a excelência e a perseverança, e procuramos a cooperação com os fornecedores, os agentes e os usuários com suporte laboral profissional e boa colaboração do negócio, desenvolvimento comum e progresso.
